不同陶瓷電容的介紹
2021-09-03 16:03:27
分享：

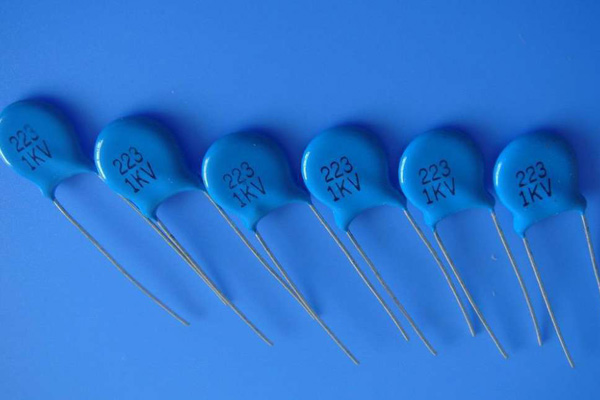

談到電容，各種名字都會讓人頭暈?zāi)垦＃?a href="http://kikkoooo.com/" target="_blank">薄膜電容，安規Y電容，高壓電容等等，其實高壓陶瓷電容也有很多名字，比如旁路電容，去耦電容，濾波電容，儲能電容等等，其實不管怎么叫，它的原理都是一樣的，就是利用交流信號來呈現低阻抗的特性，這一點從電容的等效阻抗公式可以看出：Xcap=1/2格fc，工作頻率越高，電容值越大，電容阻抗越小。
旁路陶瓷電容是針對高頻的，即利用電容的頻率阻抗特性。電容器一般可視為RLC串聯模型。在某個頻率下，會發生諧振，此時電容的阻抗等于ESR。如果你看電容器的頻率阻抗曲線圖，你會發現它通常是。具體曲線與電容介質有關，所以在選擇旁路陶瓷電容時也要考慮電容介質。一種更安全的方法是多幾個電容。
在電子電路中，去耦電容和旁路電容都起到抗干擾的作用，電容的位置不同，名稱也不同。對同一電路而言，旁路電容以輸入信號中的高頻噪聲為濾除對象，濾除前級攜帶的高頻雜波，而去耦電容又稱退耦電容，以輸出信號的干擾為濾除對象。將混有高頻電流和低頻電流的交流信號中的高頻成分旁路過濾掉的電容稱為旁路電容。
在電路中，如果安規電容的主要作用是為交流信號提供低阻抗通路，則稱為旁路陶瓷電容；如果主要是增加電源與地面的交流耦合，減少交流信號對電源的影響，可以稱為去耦陶瓷電容；如果用于濾波電路，也可以稱為濾波陶瓷電容；此外，對于DC電壓，陶瓷電容器也可以作為電路儲能，沖放電可以作為電池。而且在實際情況下，電容的作用往往是多方面的，我們大可不必花太多心思去考慮如何定義。
旁路陶瓷電容是針對高頻的，即利用電容的頻率阻抗特性。電容器一般可視為RLC串聯模型。在某個頻率下，會發生諧振，此時電容的阻抗等于ESR。如果你看電容器的頻率阻抗曲線圖，你會發現它通常是。具體曲線與電容介質有關，所以在選擇旁路陶瓷電容時也要考慮電容介質。一種更安全的方法是多幾個電容。
在電子電路中，去耦電容和旁路電容都起到抗干擾的作用，電容的位置不同，名稱也不同。對同一電路而言，旁路電容以輸入信號中的高頻噪聲為濾除對象，濾除前級攜帶的高頻雜波，而去耦電容又稱退耦電容，以輸出信號的干擾為濾除對象。將混有高頻電流和低頻電流的交流信號中的高頻成分旁路過濾掉的電容稱為旁路電容。
