現代電路和電子應用中的電容器是平滑和濾波電源線和旁路信號不可缺少的無源器件。在AC/DCEMC濾波的應用中，用于過濾交流電源噪聲的兩種特殊的X和Y電容通常稱為安全電容。本文將解釋如何使用X或Y電容，以及為什么這些安全電容在現代電路設計中非常重要。

什么是X電容？

x電容器通常被稱為線對線或跨線電容器，用于減少交流電源差模噪聲引起的EMI/RFI。x電容器跨接在火線和零線之間，通過過濾傳導干擾、電壓浪涌和電壓瞬變的負面影響。x電容器向電路提供干凈的交流信號，因此會受到所有交流線路變化的影響，如果超過電容器的電壓或功率閾值可能會造成危險。由于特殊設計，x電容器的故障模式為短路，短路觸發斷路器或保險絲在過應力下斷開。若未安裝過電流保護裝置或未做出反應，X電容將隱藏造成火災的巨大安全隱患。

Y電容是什么意思？

Y電容器通常被稱為線對地或旁路電容器，它接在火線和地線之間，以處理共模噪聲引起的EMI/RF。由于傳導干擾、過電壓浪涌和電壓瞬變，Y電容也可能受到交流線路變化的影響，如果超過電容閾值，就會導致電容故障和危險。Y電容器的特殊設計不同于X電容器，其故障模式是開路，導致電路受未濾波交流電源的影響。Y電容器引起火災的風險較低。

X電容和Y電容的類型。

X和Y安規電容過濾交流信號，降低EMI，因此直接連接危險的交流電源電壓，因此必須認證為安規電容，以確保在此條件下的安全工作。安全濾波電路中使用的安全電容有多種類型。雖然應用不僅如此，但陶瓷表面貼焊和陶瓷盤式安全電容通常用于抑制干擾和交流線路濾波，而薄膜電容通常用于衰減傳導和發射。

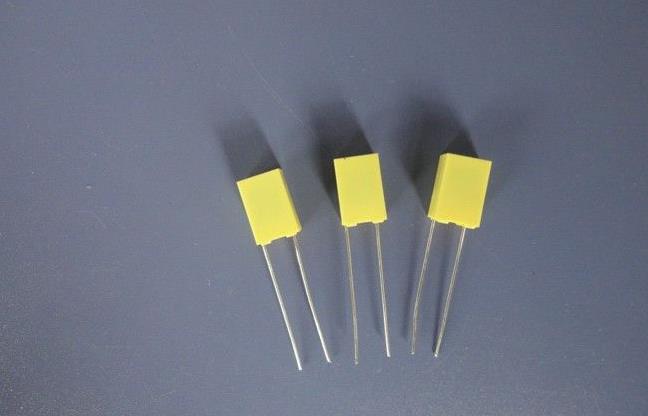

陶瓷電容器或薄膜電容器可以作為X或Y電容器，但電容器的形狀和特性會使某一類型的電容器更適合某些應用。陶瓷電容器常用于天線耦合、開關電源、電機控制、繼電器、開關電源和逆變器等初級和次級耦合，以及抑制線路干擾的高速開關控制。薄膜電容器具有自愈特性，常適合電容電源、電表、汽車應用和惡劣的環境條件。

結論

X和Y電容濾波交流電源線路，減少敏感電子應用的EMI和RFI。X和Y電容器各有分類，具有承受不同等級連續交流電、峰值脈沖電壓和電壓瞬變的能力。無論什么樣的應用，安全電容都是必不可少的，可以為信號敏感的電子設備供電，降低引起火災或電擊的風險。
