1.濾波功能:在電源電路中，整流電路將交流轉化為脈動DC，整流電路后接入大容量電解電容，利用其充放電特性。使整流后的脈動DC電壓相對穩定。在實踐中，為了防止電路各部分的電源電壓因負載變化而變化，電源輸出端和負載電源輸入端通常接有數十到數百微電解電容。因?yàn)榇笕萘侩娊怆娙菀话愣加幸欢ǖ碾姼?，不能有效濾除高頻和脈沖干擾信號，所以兩端并聯了一個容量為0.001-0.lpF的電容。過濾高頻和脈沖干擾。

2.耦合作用：在低頻信號的傳輸和放大過程中，為了防止前后電路的靜態工作點相互作用，常采用電容耦合。

為防止信號中韻低頻分量損失過大，一般采用容量較大的電解電容。

兩種電容器的材料不同。陶瓷電容器極性，電解電容有極性。陶瓷電容的容量一般較小，電解電容的容量值可以很大。

此外，兩者的用途也不同。陶瓷電容器一般用于信號源濾波，電解電容器一般用于電源部分。

電解電容器的正極是用鋁帶卷成一個筒體，然后放入鋁殼中。這種制造方法在獲得大容量的同時也有很多缺陷，其中之一就是電解電容器的等效電感比較大。

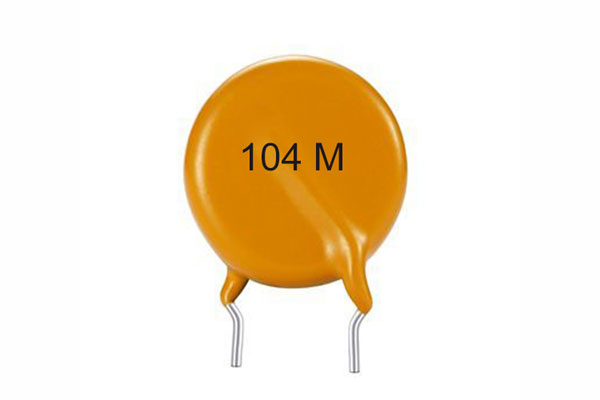

瓷片電容是平板結構的電容。簡單來說，兩個平行的金屬片引出兩只腳，中間用絕緣材料隔離形成的電容。

該結構電容小，但容量穩定，等效電感小。等效電感是一個重要的參數。

從上面可以看出，電解電容的等效電感很大，這就決定了它不能用于高頻場合，因?yàn)轭l率越高，電感的影響就越明顯。

電解電容可以應用的最大頻率一般在500KHz左右，因此電解電容適用于低頻濾波電路。

瓷片電容器等效電感小，可用于高頻場合，工作頻率可達100兆以上，主要用于高頻濾波電路。

典型的應用是兩者的結合。我們可以看到很多電源輸出端使用一個電解和一個瓷片電容并聯，就是讓它們高低搭配，達到更好的濾波效果。

由于大電容器的等效電感過大，對高頻干擾信號的退耦作用過小。

并聯小容量瓷片電容后，由于瓷片電容的等效電感很小，高頻干擾電流會被小電容短路到地面，從而起到高頻干擾電源的作用。
