電力電容器的結構
2021-08-12 15:09:00
分享：

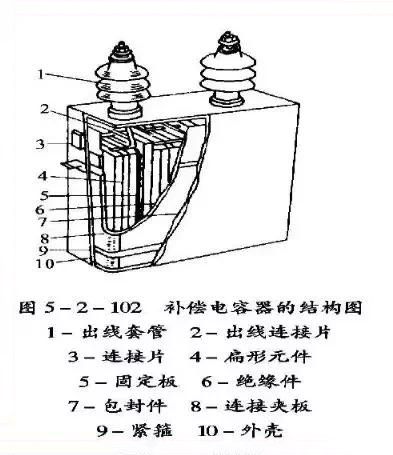

電力電容器的基本結構包括:電容元件、浸漬劑、緊固件、導線、外殼和套管。
額定電壓下的額定電壓稱為低壓電容器，1kV以上的稱為高壓電容器，均為三相、三角形連接線，內部元件并聯，每一個并聯元件都有獨立的熔絲；高壓電容器一般為單相，內部元件并聯。殼體采用密封板焊接而成，芯體由電容元件串聯而成，電容元件采用鋁箔作電極，采用復合膜絕緣。內衣絕緣油(礦物油或十二烷基苯等)作為浸漬介質。
（1）電容器元件。
（3）外殼及套管。
額定電壓下的額定電壓稱為低壓電容器，1kV以上的稱為高壓電容器，均為三相、三角形連接線，內部元件并聯，每一個并聯元件都有獨立的熔絲；高壓電容器一般為單相，內部元件并聯。殼體采用密封板焊接而成，芯體由電容元件串聯而成，電容元件采用鋁箔作電極，采用復合膜絕緣。內衣絕緣油(礦物油或十二烷基苯等)作為浸漬介質。
（1）電容器元件。
用一定厚度和層數的固體介質卷繞鋁箔電極。幾個電容器元件并聯串聯形成電容器芯。在電壓為10kV以下的高壓電容器中，每個電容器元件個熔絲作為電容器的內部短路保護。當某個元件被擊穿時，其他完整的元件會放電，使熔絲在毫秒內快速熔斷，故障元件被切除，從而使電容器繼續正常工作。
（2）浸漬劑。
電容器芯一般放在浸漬劑中，以提高電容器元件的介質耐壓強度，改善局部放電特性和散熱條件。浸漬劑通常包括礦物油、氯化聯苯和SF6氣體。（3）外殼及套管。
殼體一般采用薄鋼板焊接而成，表面涂有阻燃漆，殼體蓋上焊有出線套管，箱體壁面焊有吊攀、接地螺栓等。大容量集合電容器的箱蓋還配有油枕或金屬膨脹器和壓力釋放閥，箱體壁面設有片狀散熱器，壓力式溫度控制裝置等。接線端由出線瓷套引出。
以上就是關于電力電容的結構介紹，緯迪實業20年電容器生產廠家，為您提供薄膜電容加工、壓敏電阻生產等服務，如需了解更多歡迎與我們聯系
